单排脚手架的横向水平杆不应设置在如下部位:设计上不允许留脚手眼的部位。过梁上与过梁两端成60°角的三角形范围内及过梁净宽度1/2的高度范围内。宽度小于1m的窗间墙。梁或梁垫下及其两侧500mm范围内。砖砌体的门窗洞口两侧200mm和转角处450mm范围内;其他砌体的门窗洞口两侧300mm和转角处600mm的范围内。独立或附墙砖柱。单、双排脚手架门洞宜采用上升斜杆、平行旋杆桁架结构形式,斜杆与地面的倾角α应在45°~60°之间。
紫金专业钢管架租赁快捷送货24小时到位
连墙件的设置根据建筑物的轴线尺寸,在水平方向每隔3跨(6m)设置一个。在垂直方向应每隔34米设置一个,并要求各点互相错开,形成梅花状布置,连墙件的搭设方法与落地式脚手架相同。脚手架相关知识垂直控制:搭设时,要严格控制分段脚手架的垂直度,垂直度允许偏差:脚手板铺设脚手板的底层应满铺厚木脚手板,其上各层可满铺薄钢板冲压成的穿孔轻型脚手板。防护设施脚手架中各层均应设置护栏和挡脚板。脚手架外侧和底面用密目安封闭,架子与建筑物要保持必要的通道。挑梁式脚手架立杆与挑梁(或纵梁)的连接。
紫金专业钢管架租赁快捷送货24小时到位
脚手架主节点(即立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点)处必须设置一根横向水平杆用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中,横向水平杆靠墙一端的外伸长度不应大于立杆横距的0.4倍,且不应大于500mm;作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,zui大间距不应大于纵距的1/2。

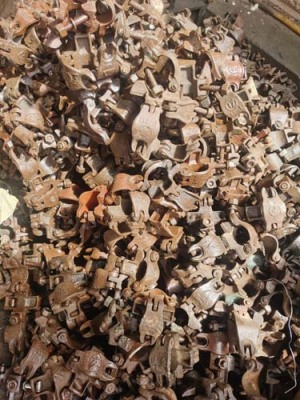

扣件:采用螺栓紧固的扣接连接件扣件(包括直角扣件、旋转扣件、对接扣件等)。防滑扣件:根据抗滑要求增设的非连接用途扣件。底座:设于立杆底部的垫座(包括固定底座、可调底座),设在其底下的垫板为支撑板。可调托撑:插入立杆钢管顶部,可调节高度的顶撑。立杆脚手架中垂直于水平面的竖向杆件(外立杆、内立杆、角杆、双管立杆、主立杆、副立杆)。水平杆:脚手架中的水平杆件。沿脚手架纵向设置的水平杆为纵向水平杆;沿脚手架横向设置的水平杆为横向水平杆。扫地杆:贴近楼(地)面,连接立杆根部的纵、横向水平杆件;包括纵向扫地杆、横向扫地杆。
模板支撑构造的设计,宜让立杆直接传递载荷。当载荷作用于门架横杆时,门架的承载能力应乘以折减系数,当载荷对称作用于立杆与加强杆范围时,应取0.90。当载荷对称作用在加强杆顶部时,应取0.70。当载荷集中作用于横杆中间时,应取0.30模板支撑在安装前应在楼面或地面弹出门架的纵横方向位置线并进行抄平。门架、调节架及可调托座应根据支撑高度设置,支撑架底部可采用固定底座及木楔调整标高。用于梁模板支撑的门架,可采用平行或垂直于梁轴线的布置方式。垂直于梁轴线布置时,门架两侧应设置交叉支撑。平行于梁轴线设置时,两门架应采用交叉支撑或梁底模小楞连接牢固。门架用于楼板模板支撑时,门架间距与门架跨距应由计算和构造要求规定,水平加固杆应在周边顶层,底层及中间每5列、5排通长连续设置,并应采用扣件与门架立杆扣牢。楼板模板支撑较高时(大于10m),门架设置剪刀撑应在外侧周边和内部每隔15m间距连续设置到顶,剪刀撑宽度不应大于4个跨距或间距,斜杆与地面倾角宜为45°~60°。
