新型钢铁扣件的创新设计
快拆式扣件采用杠杆锁紧结构，安装效率提升5倍，单人每分钟可完成15个。自锁防松扣件内置碟形弹簧，振动环境下扭矩保持率超95%。某高空作业平台专用扣件增设保险销装置，双重保障防止意外开启。轻量化设计通过拓扑优化减重20%，同时保持同等承载能力。最新智能扣件集成RFID芯片，可实时监测紧固状态并预警松动，已在核电项目试用。值得注意的是，部分创新扣件需配套专用工具，传统扳手无法满足安装要求。
i剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。人行并兼做材料运输的斜道的形式宜按下列要求确定:高度不大于6m的脚手架,宜采用一字形斜道。高度大于6m的脚手架宜采用之字形斜道。斜道宜附着外脚手架或建筑物设置。运料斜道宽度不宜小于1.5m,坡度宜采用1.6m,人行斜道宽度不宜小于1m,坡度宜采用1:3拐弯处应设置平台,其宽度不应小于斜道宽度。斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m,挡脚板高度不应小于180mm

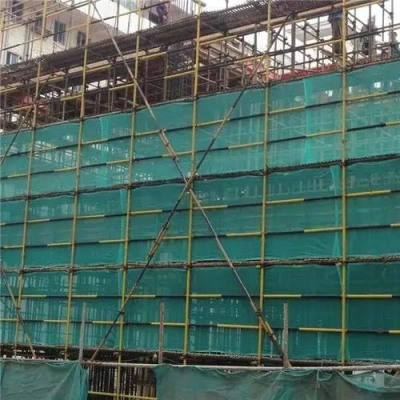

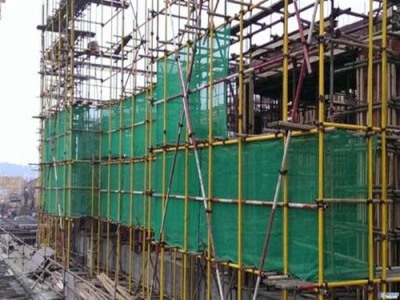

纵向水平杆在同一步架内纵向水平高差不得超过全长的l/300,部高差不得超过50mm。纵向水平杆应使用对接扣件连接,相邻的两根纵向水平杆接头错开500mm,不得在同一跨内。横向水平杆应设在纵向水平杆与立杆的交点处,与纵向水平杆垂直。横向水平杆端头伸出外立杆应大于loomm,伸出里立杆为450mm。扣件式钢管脚手架构造参数架高20m以上时,从两端每7根立杆(一组)从下到上设连续式的剪刀撑,架高20m以下可设间断式剪刀撑(斜支撑),即从架子网端转角处开始(每7根立杆为一组)从下到上连续设置。剪刀撑钢管接长应用应用两只旋转扣件搭接,接搭长度不小于1m,剪刀撑与地面夹角为45°~60°。剪刀撑每节两端应用旋转扣件与立杆或横向水平杆扣牢。
东莞市厚街镇架子管扣件详细参数
当因施工需要,临时部拆除脚手架内侧交叉支撑时,应在拆除交叉支撑的门架上方及下方设置水平架。水平架可由挂扣式脚手板或门架两侧设置的水平加固杆代替。底部门架立杆下端应设置固定底座或可调底座。不配套的门架与配件不得混合使用于同一脚手架。门架安装应自一端向另一端延伸,并逐层改变搭设方向,不得相对进行。搭完一步架后,应按要求检查并调整其水平度与垂直度。交叉支撑、水平架或脚手板应紧随门架的安装及时设置。
拆除脚手架前应由单位工程负责人进行拆除技术交底。拆除脚手架前应清除脚手架上的杂物及地面障碍物。拆除作业由上而下逐层进行,严禁上下同时作业。连墙件随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固。当脚手架拆至下部一根长立杆的高度(约6.5m)时,应先在适当位置搭设临时抛撑加固后,再拆除连墙件。当脚手架采取分段、分立面拆除时对不拆除的脚手架两端,应先设置连墙件和横向斜撑加固。
