钢铁扣件的分类与结构特点
钢铁扣件主要分为脚手架扣件（直角/旋转/对接）、管道扣件（U型/卡箍）和建筑模板扣件三大类。脚手架直角扣件由上下扣体、螺栓和螺母组成，单个承重标准达6kN。旋转扣件允许15°角度调节，常用于异形脚手架搭建。最新研发的铸造扣件采用QT450-10球墨铸铁，抗拉强度比传统KT330-08提高35%。某品牌扣件通过改进T型螺栓防滑设计，使紧固扭矩损失率从20%降至8%。值得注意的是，不同国家标准对扣件尺寸有差异，如国标GB15831与美标ANSI A10.8的螺栓直径存在0.5mm公差。
立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3。搭接长度不宜小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端的距离不应小于100mm。扣件式钢管脚手架用作满堂模板支架时,其支撑的设置应符合下列规定:满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑,由底至顶连续设置。
i剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。人行并兼做材料运输的斜道的形式宜按下列要求确定:高度不大于6m的脚手架,宜采用一字形斜道。高度大于6m的脚手架宜采用之字形斜道。斜道宜附着外脚手架或建筑物设置。运料斜道宽度不宜小于1.5m,坡度宜采用1.6m,人行斜道宽度不宜小于1m,坡度宜采用1:3拐弯处应设置平台,其宽度不应小于斜道宽度。斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m,挡脚板高度不应小于180mm
连州工地扣件品种多样

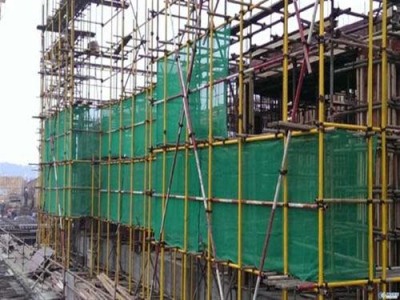

高度在24m以上的双排脚手架应在外侧装立面的整个长度和高度上连续设置剪刀撑。剪刀撑斜杆的接长宜采用搭接,搭接应符合架子工操作规程的“5.、(2)、⑦”的规定。剪刀撑斜杆应采用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不宜大于150mm。扣件式钢管脚手架支搭时应符合下列规定:严禁将外径48mm与51mm的钢管混用。相邻立杆的对接扣件不应在同一高度内,错开距离应符合前述的架子工操作规程的规定。
脚手架搭设前应清除障碍物、平整场地、夯实基土、作好排水,根据脚手架专项施工组织设计和技术措施交底的要求,基础验收合格后,放线定位。垫板宜采用长度不少于2跨,厚度不小于5cm的木板,也可采用槽钢,底座应准确放在定位位置上。结构承重的单、双排脚手架:搭设高度不超过20m的脚手架,构造主要参数见表。立杆应纵成线、横成方,垂直偏差不得大于架高l/200。立杆接长应使用对接扣件连接,相邻的两根立杆接头应错开500mm,不得在同一步架内。立杆下脚应设纵、横向扫地杆。
