扣件安装与维护的技术要点
脚手架首层扣件100%检查，往上每3层抽查20%。扭矩检测应使用校准后的扳手，误差不超过±5%。某事故分析显示，未交替安装直角扣件导致脚手架扭转失稳。雨季施工后需及时除锈，锈蚀面积>10%必须更换。最新超声波检测技术可发现扣件内部裂纹（灵敏度0.5mm）。维护时禁止气割扩孔，正确做法是使用专用扩孔器（公差H11级）。长期存放应涂防锈脂并垫高30cm，库房湿度控制在60%以下。
拆卸连接部件时,不得硬拉,严禁敲打;可调底座、顶托安装后应采取砂浆、水泥浆、泥土等杂物填塞螺栓的措施。扣件式钢管脚手架用作模板支架时,其立杆的构造应符合下列规定:支架立杆应竖直设置,2m高度的垂直允许偏差为15mm;设在支架立杆根部的可调底座,当其伸长长度超过300mm时,应采取措施固定;当梁模板支架立柱采用单根立杆时,立杆应设在梁模板中心线处,其偏心距不应大于25mm;每根立杆底部应设置底座或垫板;脚手架设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。当立杆基础不在同一高度上时,将高处的纵向扫地杆向低处延长两个跨距并与立杆固定,高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应大于500mm;脚手架架底步距不应大于2m;立杆接长除顶层步可采用搭接外,其余各层各步接头采用对接扣件连接。对接、搭接应符合下列规定:
i剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。人行并兼做材料运输的斜道的形式宜按下列要求确定:高度不大于6m的脚手架,宜采用一字形斜道。高度大于6m的脚手架宜采用之字形斜道。斜道宜附着外脚手架或建筑物设置。运料斜道宽度不宜小于1.5m,坡度宜采用1.6m,人行斜道宽度不宜小于1m,坡度宜采用1:3拐弯处应设置平台,其宽度不应小于斜道宽度。斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m,挡脚板高度不应小于180mm
东莞市南城街道架子管扣件、

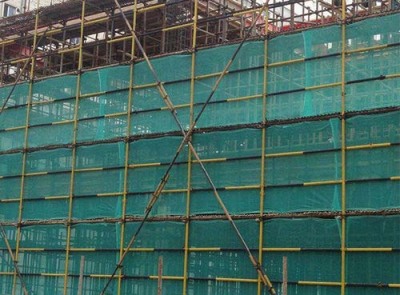

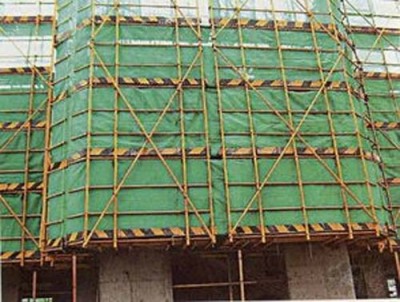

架过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施。四、构造要求剪刀撑与横向斜撑双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑。剪刀撑的设置应符合下列规定:每道剪刀撑跨越立杆的根数宜按规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间；高度在24m以下的单、双排脚手架，均在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15mc、高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；四、构造要求剪刀撑斜杆的接长宜采用搭接，搭接应符合
当脚手架操作层高出相邻连墙件2步以上时,应采用确保架稳定的临时拉结措施,直到连墙件搭设完毕后方可拆除。连墙件宜垂直墙面,不得向上倾斜,连墙件埋入墙身的部分锚固。连墙件应连于上、下俩榀门架的接头附近。通道洞口高度不宜大于两个门架,宽度不宜大于一个门架跨距。当洞口宽度为一个跨距时,应在脚手架洞口上方的内外侧设置水平加固杆,在洞口两上角加斜撑杆。当洞口宽度为两个及两个以上跨距时,应在洞口上方设置经专门设计和制作的托架,并加强洞口两侧的门架立杆。
