脚手架扣件的安全使用规范
根据JGJ130标准，扣件螺栓拧紧扭矩应达到40-65N·m，抽查合格率不得低于90%。实际使用中，锈蚀扣件摩擦系数下降40%，需强制报废。某工地事故调查显示，使用劣质扣件导致脚手架坍塌，承载能力仅为标准的60%。正确安装应保证扣件与钢管完全贴合，接触面积≥80%。最新智能扭矩扳手可记录每个扣件的紧固数据，并通过蓝牙上传云端。防坠落系统要求每平方米设置不少于3个防滑扣件，且直角扣件不得在同一方向连续使用超过7个。

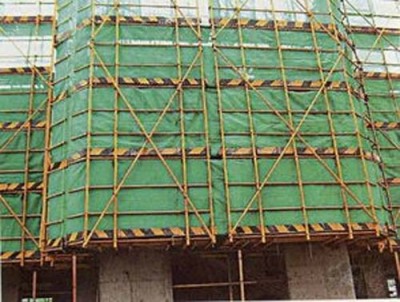

横向水平杆应设在纵向水平杆与立杆的交点处,与纵向水平杆垂直。横向水平杆端头伸出外立杆应大于loomm,伸出里立杆为450mm。扣件式钢管脚手架构造参数架高20m以上时,从两端每7根立杆(一组)从下到上设连续式的剪刀撑,架高20m以下可设间断式剪刀撑(斜支撑),即从架子网端转角处开始(每7根立杆为一组)从下到上连续设置。剪刀撑钢管接长应用应用两只旋转扣件搭接,接搭长度不小于1m,剪刀撑与地面夹角为45°~60°。剪刀撑每节两端应用旋转扣件与立杆或横向水平杆扣牢。
单排脚手架的横向水平杆不应设置在如下部位:设计上不允许留脚手眼的部位。过梁上与过梁两端成60°角的三角形范围内及过梁净宽度1/2的高度范围内。宽度小于1m的窗间墙。梁或梁垫下及其两侧500mm范围内。砖砌体的门窗洞口两侧200mm和转角处450mm范围内;其他砌体的门窗洞口两侧300mm和转角处600mm的范围内。独立或附墙砖柱。单、双排脚手架门洞宜采用上升斜杆、平行旋杆桁架结构形式,斜杆与地面的倾角α应在45°~60°之间。
东莞市大岭山镇架子管扣件加粗加固
高于4m的模板支架,其两端与中间每隔四排支架立杆从顶层开始向下每隔两步设置一道水平剪刀撑。剪刀撑的设置应符合下列规定:每道剪刀撑跨越立杆的根数应按表1的规定确定。每道剪刀撑跨度不应小于4跨,且不小于6m,斜杆与地面的倾角宜在45~60之间;剪刀撑跨越立杆的多根数剪刀撑斜撑与地面的倾角α剪刀撑跨越立杆的多杆数n高度在24m以下的单、双排脚手架,均在外侧立面的两端各设置一道剪刀撑,且上底层至顶连续设置;中间各道剪刀撑之间的净距离不应大于15m。
运料斜道两侧、平台外围和端部均应按规范规定设置连墙件。每两步应加设水平斜杆。并按规范规定设置剪刀撑和横向斜撑。斜道脚手板构造应符合下列规定:脚手板横铺时,应在横向水平杆下增设纵向支托杆,纵向支托杆间距不应大于500mm脚手板顺铺时,接头宜采用搭接,下面的板头应压住上面的板头,板头的凸棱处宜采用三角木填顺。人行斜道和运料斜道的脚手板上应每隔250~300mm设置1根防滑木条,木条厚度宜为20~30mm
