扣件安装与维护的技术要点
脚手架首层扣件100%检查，往上每3层抽查20%。扭矩检测应使用校准后的扳手，误差不超过±5%。某事故分析显示，未交替安装直角扣件导致脚手架扭转失稳。雨季施工后需及时除锈，锈蚀面积>10%必须更换。最新超声波检测技术可发现扣件内部裂纹（灵敏度0.5mm）。维护时禁止气割扩孔，正确做法是使用专用扩孔器（公差H11级）。长期存放应涂防锈脂并垫高30cm，库房湿度控制在60%以下。

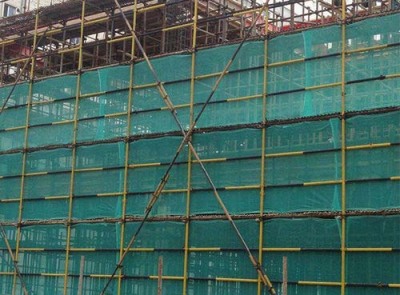

扣件式钢管脚手架:按其搭设位置分为外脚手架、里脚手架;按立杆排数分为单排、双排脚手架;按高度分为一般、高层脚手架,以及分为结构、装修脚手架,具体搭设的操作规定,其基本要求如下:脚手架应由立杆(冲天)、纵向水平杆(大横杆、顺水杆)、横向水平杆(小横杆)、剪刀撑(十字盖)、抛撑(压栏子)、纵、地杆和拉接点等组成,脚手架有的强度、刚度和稳定性,在允许施工荷载作用下,确保不变形、不倾斜、不摇晃。
脚手架搭设前应清除障碍物、平整场地、夯实基土、做好排水,根据脚手架专项施工组织设计(施工方案)和技术措施交底的要求,基础验收合格后,放线定位。垫板宜采用长度不少于2跨,厚度不小于5cm的木板,也可采用槽钢,底座应准确放在定位位置上。扣件安装应符合下列规定扣件规格与钢管外径(48mm或51mm)相同。螺栓拧紧力矩不应小于4n·m,且不应大于65n·m在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mmd对接扣件开口应朝上或朝内。
东莞市黄江镇工地扣件安装流程

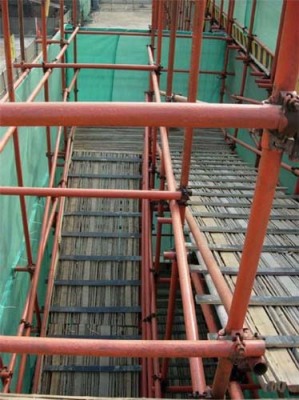

斜道脚手板构造应符合下列规定:脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm；脚手板顺铺时，接头宜采用搭接；下面的板头应压住上面的板头，板头的凸棱外宜采用三角木填顺；人行斜道和运料斜道的脚手板上应每隔250300mm设置一根防滑木条，木条厚度宜为2030mm。构造要求模板支架模板支架立杆的构造应符合下列规定:模板支架立杆的构造应符合本规范相关规定；支架立杆应竖直设置，2m高度的垂直允许偏差为15mm；设支架立杆根部的可调底座，当其伸出长度超过300mm时，应采用取措施固定；当梁模板支架立杆采用单根立杆时，立杆应设在梁模板中心线外，其偏心距不应大于25mm。
脚手架拼装搭谈到3~5层时，应用经纬仪检查横杆的水平度和立杆的垂直度。并在无荷载情况下逐个检查立杆底座有无松动或空浮现象，并及时旋紧可调节座和用薄钢板调整垫实。当施工脚手架需要作曲线布置时，应按曲率的要求便用不同长度的横杆进行组合，曲率半径不得小于2.4m。见表7•7•6。直角交叉构造可采用直接拼接或用直角撑实现任意部位的直角交叉。脚手架斜撑的网格应与架子的尺寸相适应，应尽量与脚手架的节点相联，斜撑杆布置密度一股为整架面积的1/2-1/4，且双侧对称布置、分布均匀。廊道(即架宽方向)的斜杆布置应与连墙点相对应。
