新型钢铁扣件的创新设计
快拆式扣件采用杠杆锁紧结构，安装效率提升5倍，单人每分钟可完成15个。自锁防松扣件内置碟形弹簧，振动环境下扭矩保持率超95%。某高空作业平台专用扣件增设保险销装置，双重保障防止意外开启。轻量化设计通过拓扑优化减重20%，同时保持同等承载能力。最新智能扣件集成RFID芯片，可实时监测紧固状态并预警松动，已在核电项目试用。值得注意的是，部分创新扣件需配套专用工具，传统扳手无法满足安装要求。
高于4m的模板支架,其两端与中间每隔四排支架立杆从顶层开始向下每隔两步设置一道水平剪刀撑。剪刀撑的设置应符合下列规定:每道剪刀撑跨越立杆的根数应按表1的规定确定。每道剪刀撑跨度不应小于4跨,且不小于6m,斜杆与地面的倾角宜在45~60之间;剪刀撑跨越立杆的多根数剪刀撑斜撑与地面的倾角α剪刀撑跨越立杆的多杆数n高度在24m以下的单、双排脚手架,均在外侧立面的两端各设置一道剪刀撑,且上底层至顶连续设置;中间各道剪刀撑之间的净距离不应大于15m。

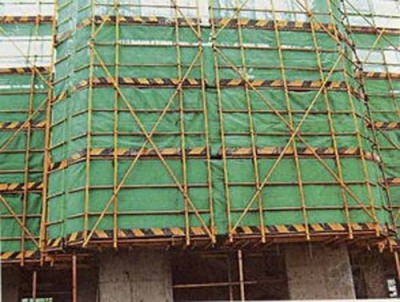

扣件式钢管脚手架:按其搭设位置分为外脚手架、里脚手架;按立杆排数分为单排、双排脚手架;按高度分为一般、高层脚手架,以及分为结构、装修脚手架,具体搭设的操作规定,其基本要求如下:脚手架应由立杆(冲天)、纵向水平杆(大横杆、顺水杆)、横向水平杆(小横杆)、剪刀撑(十字盖)、抛撑(压栏子)、纵、地杆和拉接点等组成,脚手架有的强度、刚度和稳定性,在允许施工荷载作用下,确保不变形、不倾斜、不摇晃。
东莞市万江街道架子管扣件、
脚手架相关知识变形事故处理:因地基沉降引起的脚手架部变形。在双排架横向截面上架设八字戗或剪刀撑，隔一排立杆架设一组，直到变形区外排。八字戗或剪刀撑下脚设在坚实、的地基上。脚手架赖以生根的悬挑钢梁挠度变形超过规定值，应对悬挑钢梁后锚固点进行加固，钢梁上面用钢支撑加U形托旋紧后顶住屋顶。预埋钢筋环与钢梁之间有空隙，须用马楔备紧。吊挂钢梁外端的钢丝绳逐根检查，紧固，均匀受力。脚手架卸荷、拉接体系部产生破坏，要立即按原方案制定的卸荷拉接方法将其恢复，并对已经产生变形的部位及杆件进行纠正。
构配件可调托撑:可调托撑螺杆外径不得小于36mm，走私与螺距应符合现行国家标准梯形螺纹:基本尺寸GB/T5796.3的规定可调托撑的螺杆与支架托板焊接应牢固，焊缝高度不得小于6mm；可调托撑螺杆与螺母旋合长度不得少于5扣，螺母厚度不得小于30mm。可调托撑受压承载力设计值不应小于40kN，支托板厚不应小于5mm。构造要求一、纵向水平杆、横向水平杆、脚手板纵向水平杆的构造应符合下列规定:纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对、接、搭接应符合下列规定:纵向不平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内1；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至近主节点的距离不宜大于纵距的1/3；
