钢铁扣件的分类与结构特点
钢铁扣件主要分为脚手架扣件（直角/旋转/对接）、管道扣件（U型/卡箍）和建筑模板扣件三大类。脚手架直角扣件由上下扣体、螺栓和螺母组成，单个承重标准达6kN。旋转扣件允许15°角度调节，常用于异形脚手架搭建。最新研发的铸造扣件采用QT450-10球墨铸铁，抗拉强度比传统KT330-08提高35%。某品牌扣件通过改进T型螺栓防滑设计，使紧固扭矩损失率从20%降至8%。值得注意的是，不同国家标准对扣件尺寸有差异，如国标GB15831与美标ANSI A10.8的螺栓直径存在0.5mm公差。
高于4m的模板支架,其两端与中间每隔四排支架立杆从顶层开始向下每隔两步设置一道水平剪刀撑。剪刀撑的设置应符合下列规定:每道剪刀撑跨越立杆的根数应按表1的规定确定。每道剪刀撑跨度不应小于4跨,且不小于6m,斜杆与地面的倾角宜在45~60之间;剪刀撑跨越立杆的多根数剪刀撑斜撑与地面的倾角α剪刀撑跨越立杆的多杆数n高度在24m以下的单、双排脚手架,均在外侧立面的两端各设置一道剪刀撑,且上底层至顶连续设置;中间各道剪刀撑之间的净距离不应大于15m。
纵向、横向扫地杆搭设规定脚手架设置纵向、横向扫地杆。横向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时,将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m靠边坡上方的立杆轴线到边坡的距离不应小于500mm(4)连墙体搭设规定宜靠近主节点设置,偏离主节点的距离不应大于300mm②应从底层步纵向水平杆处开始设置,当该处设置有困难时,应采用其他措施固定。
东莞市石排镇钢管扣件在线咨询

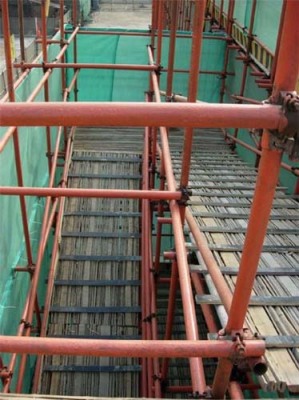

横向水平杆应设在纵向水平杆与立杆的交点处,与纵向水平杆垂直。横向水平杆端头伸出外立杆应大于loomm,伸出里立杆为450mm。扣件式钢管脚手架构造参数架高20m以上时,从两端每7根立杆(一组)从下到上设连续式的剪刀撑,架高20m以下可设间断式剪刀撑(斜支撑),即从架子网端转角处开始(每7根立杆为一组)从下到上连续设置。剪刀撑钢管接长应用应用两只旋转扣件搭接,接搭长度不小于1m,剪刀撑与地面夹角为45°~60°。剪刀撑每节两端应用旋转扣件与立杆或横向水平杆扣牢。
与墙的连接点，对脚手架的约束性变异较大。脚手架相关知识工艺流程脚手架搭设工艺流程:在牢固的地基弹线、立杆定位摆放扫地杆竖立杆并与扫地杆扣紧装扫地小横杆，并与立杆和扫地杆扣紧装步大横杆并与各立杆扣紧安步小横杆安第二步大横杆安第二步小横杆加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)大横杆和小横杆安装二层与柱拉杆接立杆加设剪力撑铺设脚手板，绑扎防护及档脚板、立挂安。脚手架相关知识架体与建筑物的拉结(柔性拉结)采用6钢筋、顶撑、钢管等组成的部件,其中钢筋承受拉力,压力由顶撑、钢管等传递。
